GGD型交流低压配电柜
更多详情内容，请联系我们!
- 产品描述
-
GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户作为交流50HZ，额定工作电压380V，额定电流至3150A 的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，可以作低压成套开关设备的更新换代产品使用。
使用环境条件
1、周围空气温度不高于+40°C，不低于-5°C。24小时内平均湿度不得高于+35°C。
2、户内使用，使用地点地海拔高度不得超过2000m。
3、周围空气相对混度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度：
如+20°C是为90%，应考虑到由于湿度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5°
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
产品结构特点
1、GGD型交流低压配电柜的柜体采用通常柜的形式，矿建用8MF冷弯型钢经局部焊接组装而成，框架零件及专用配套零件有型钢定点生产厂配套供货，以保证柜体的精度和质量，通用柜的零部件按模块设计并有20模的安装孔。通常系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动较链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
4、装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
5、柜体面漆选聚酯矩形烘漆，具有附着力强，质感好，整柜呈哑光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。
5、柜体的顶盖在需要是可拆开，便于现场主母线的装配和调整，规定的四角装有吊环，用于起吊和装运。
6、柜体的防护等级为IP30，用户也可梭据使用环境的要求在IP20--IP40之间选择。

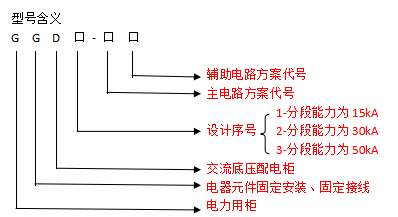

主要技术参数
型号
额定电压（V）
额定电流（A）
额定短路开断电流（KA)
额定短时耐受
电流（1S)(KA)
额定峰值耐
受电流（KA)
GGD1
380
A 1000
15
15
30
B 600(630)
C 400
GGD2
380
A 1500(1600)
30
30
63
B 1000
C 600
GGD3
380
A 3150
50
50
105
B 2500
C 2000
