KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜
更多详情内容，请联系我们!
- 产品描述
-
KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜（以下简称开关柜）系三相交流量50HZ、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。本开关柜符合GB/T11022-1999\GB3906-2006及DL/T404-2007等标准。

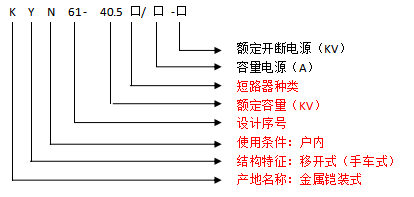

型号含义
使用环境条件
环境温度：上限+40℃，且24h内测和的平均值不超过35℃℃，下限-10℃；
海拔高度：海拔不超过1000m；
相对湿度：日平均值不超过95%，月平均值不超过90&:
地震烈度：不超过8度；
水蒸气压力：日平均值不超过2.2kpa，月平均值不超过1.8kpa;
周围环境：无火灾、熠炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
产品结构特点
1、外壳隔板开关柜的外壳和隔板是冷轧钢经数控机床加工和折弯之后栓接而成。因此装配好的开关柜能保证结构尺寸的统一性。
2、开关柜被隔为断路器室、主母线室、电缆室和继电器仪表室，各部分以接地的金属隔板分隔。
3、手车根据用途可分为断路器手车、电压互感器手车、计算手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有。
4、手车在柜内有实验/隔离位置和工作位置，每一位置都设有联锁装置以保证手车处于以上两位置时不能随使移动。
5、断路器隔室断路器隔室内安装了特定的轨道供手车移动。断路器在实验位置与工作位置之间移动时，隔离活门自动打开或关闭，保障了工作人员不触及带电体。手车可在柜门关闭的情况下被操作，
通过观察窗可看到手车在柜内所处的位置，同时看到手车上的任何功能标志。
6、主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定。全部母线采用复合绝缘方式。
7、电缆室内可安装PT、接地开关、避需器和多根电缆。
8、继电器室内板和面板可安装控制、保护元件、计量、显示仪表、带电监测指示器等二次元件。
9、开关柜具有可靠的联镜装置，切实保障操作人员及设备的安全。
10、当接地开关在分闸位置时，手车才能从试验/隔离位置移至工作位置且后门不可打开，防止了误入带电间隔。
11、当手车完全拉出柜外时或手车在柜内试验/隔离位置且接地开关联锁角锁时，可以进行接地开关合闸操作；手车在工作位置时，不能闭合接地开关，防止了带电误合接地开关，阻止了接地开关处在闭合位置时将手车移到工作位置。
12、断路器手车在试验/隔离位置或工作位置时，才能操作断路器：且断路器合闸后，手车无法移动,防止了带电负荷与推拉断路器。
13、各柜体间可装电气联锁。
14、在电缆室内，单独设有6×50mm2的接地母线，此母线能贯穿相邻各柜，与柜体良好接触。
主要技术参数
序号
名称
单位
数值
1
额定电压
KV
40.5
2
额定电流
A
1250 1600 2000
3
额定频率
Hz
50
4
额定短时耐受电流
KA
202531.5
5
额定峰值耐受电流
KA
506380
6
额定工频耐受电压
KV
95/1min
7
额定雷电冲击耐受电压
KV
185
8
额定短路持续时间
S
4
9
防护等级
IP3X
